Работа MOXA UPort1150

[EUgeneUS]

Всё чудесатее и чудесатее.

1. Вы не могли бы нарисовать схему сборки (хотя бы в Paint ) с указанием длин и типов проводов - от USB-порта на ноуте до контроллера (платы) в устройстве, а также точек подключения, где снимается осциллограмма.

2. Известно ли что за источник помех? Относительно устройства - это внешний источник или внутренний?

sergey zhukov в сообщении #1691967 писал(а):

От устройства приходят всего три провода без вилки, больше ничего.

Вы говорили что-то про витую пару? Или не так понял? В любом случае, лучше с рисунком.

[EUgeneUS]

И ещё вопрос. Когда Вы подключаете ноут к оборудованию, он у Вас в розетку включен или от батарейки работает?
А если в розетку включен, то защитное заземление в розетке имеется?

[sergey zhukov]

Все (ноут, осциллограф) от аккумулятров, конечно, питается. А осциллограф вообще карманный.
Источник помех - почти наверняка источник питания этого оборудования.

До usb всю эту грядку нет смысла рисовать. Явно там дальше проблем нет.

[EUgeneUS]

sergey zhukov в сообщении #1692113 писал(а):

Все (ноут, осциллограф) от аккумулятров, конечно, питается. А осциллограф вообще карманный.

Хорошо, значит паразитные токи в петле по заземлению исключаем.

sergey zhukov в сообщении #1692113 писал(а):

Источник помех - почти наверняка источник питания этого оборудования.

Так быть не должно. Но может быть, например, если там какой-нибудь электролит высох.

Итак, вижу следующие варианты:

1. Наводки на кабели. Скорее всего индуктивные (через магнитное поле от быстроменяющихся сильных токов).
а) Либо внешние.
б) Либо внутри черного ящика. Этот вариант может быть в таких случаях:

б1) устройство не предназначено для перепрошивки в "рабочем" режиме, когда в нём есть большие импульсные токи.
б2) в устройстве возникла проблема: условно, высох электролит.

2. Наводки по питанию внутри устройства. Опять же, условно, высох электролит.

Уровень наводок, который Вы видите на осциллографе недостаточен для возникновения проблем. Но совсем не факт, что на входе приемника внутри устройства он такой же - см. задачку.

Что можно сделать, без разбора устройства - как-то попытаться побороться с наводками на внешние кабели. Вплоть до исключения этого варианта.

Поэтому
1. Внимание на эти два метра.
а) Там как и что свито? Rx и Tx между собой, а GND рядом идёт?
б) Как вообще организованы эти три провода, когда к ним не подключен ноут? Просто в воздухе болтаются? Сильно не похоже на промышленное устройство
в) эти три провода не в экране?

2. Что между MAX3232 и PL2303TA?
Они в едином устройстве? Или между ними тоже есть кабель, хоть какой-нибудь длины?

3. Вариант с внешними наводками на внутренности черного ящика.
Вопрос: ящик металлический (можно считать экранированным) или нет?

UPD:
4. И ещё вариант. Помеха, которую Вы наблюдаете, не является причиной сбоев. Однако, у помехи и сбоев - одна причина. Например, Вы видите небольшую помеху в кабеле, а внутри устройства какой-то ужос происходит, например, микропроцессор в перезагрузку уходит. Поэтому хорошо бы понять, что же такое включается, что даёт такую помеху в кабеле.

[DemISdx]

sergey zhukov в сообщении #1692113 писал(а):

Источник помех - почти наверняка источник питания этого оборудования.

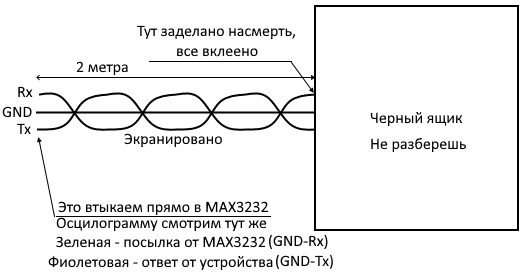

На Вашем рисунке отсутствуют провода про которые Вы писали ранее "ящик питается от конвертеров переменного тока в постоянный ~220/=110В, так что вполне возможны серьезные помехи по питанию".
Поэтому не совсем понимаю, сигнальные провода идут совместно с питающим кабелем или отдельно?

Кстати, можно подкинуть кондесатор на 0.1мкФ на цепь 110В.
Это может помочь снять ВЧ помеху.

(Оффтоп)

И еще, вполне вероятно, что Ваша схема (точнее производителя устройства) не подразумевает прямого (электрического) подключения к порту на компьютере.
В том смысле, что Rx (равно как и Tx) должен, например, приходить на светодиод от оптопары (или вообще на трансформатор, как на линейных модемах) и только после оной сигнал поступает на очистку и только потом на схему вроде MAX.
Либо (кажется уже писал об этом ранее) должна быть токовая нагрузка, котороя хорошо устойчивая к помехам и в силу этого широко применяется в промышленном оборудовании, с определенной обвязкой.
(Можно, как вариант, сопротивление поставить, если это так, примерно 500-600 ом или около того)
Хотя есть и более изощренные промышленные методы.
Вспомните как подобное делается в кондиционерах, для передачи цифровых данных от внутреннего блока к уличному и обратно, по чистому проводу и одному из любых от 220В.
(Или тот же PoE.)
