Цепь синусоидального однофазного тока

[Notirlous]

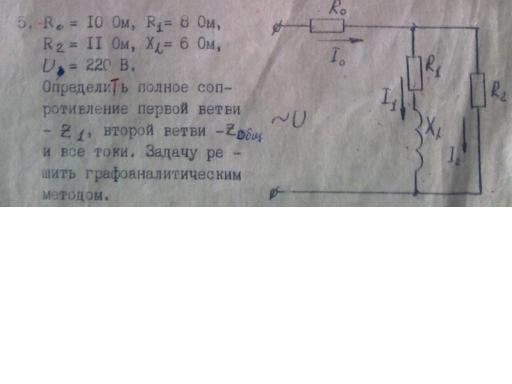

R0=10 ом, R1=8 ом, R2=11 ом, Xl=6 ом, U=220 В.
Определить полное сопротивление ветви Z1, второй ветви Zобщ и все токи. Задачу решить графоаналитическим методом.
Решение:
Z1=10 определил из корня суммы квадратов R1 и Xl
Zобщ=R0+R2=10+11=22 Ом
Не знаю как дальше решать?

[Парджеттер]

Тема перемещена из форума «Помогите решить / разобраться (Ф)» в форум «Карантин»
Причина переноса: офигенно страшная картинка, заменяющая текст. Формулы не оформлены.
N.B. После исправлений вернуть в раздел "Механика и Техника".
