 Beamer title slide
Сообщение16.06.2020, 01:20
Заслуженный участник
Аватара пользователя


11/12/05
10059

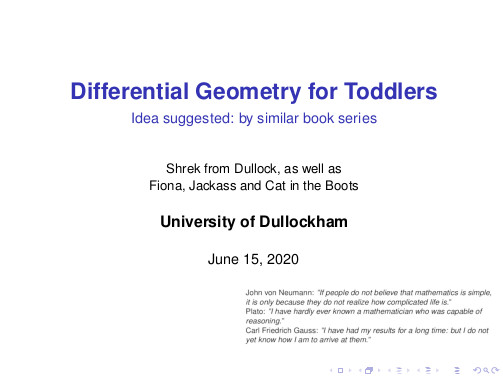

Можно ли добавить дополнительный текст в титульный слайд без сооружения костыльно-кастомного кода? Мне нужно как на картинке.
Вложение:
Need.jpg [ 28.27 Кб | Просмотров: 0 ]

К сожалению не смог найти короткого решения.

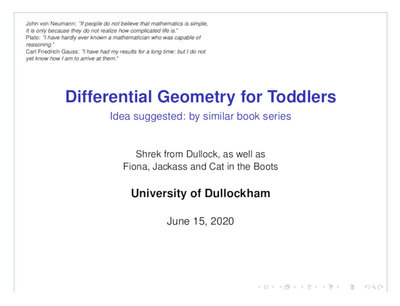

Самостоятельная попытка заключиласть в том, чтобы включить этот текст в виде графики. Но почему-то бимер, невзирая на инструкции, ставит эту картинку наверх слайда, а мне хотелось бы поместить его в другое место. Результат попытки решения:
Вложение:
dl.jpg [ 49.98 Кб | Просмотров: 0 ]


Можно ли её двигать вниз/вверх и вправо-влево?

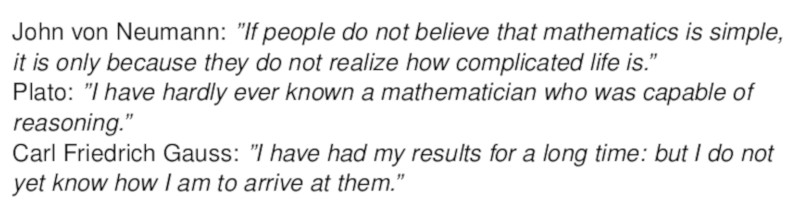

Код и текст в виде графики прилагаются.
Вложение:
someimage.jpg [ 42.64 Кб | Просмотров: 0 ]


Код:
\documentclass{beamer}
\usepackage[scaled]{helvet}
\usepackage{graphicx}
\usetheme{default}


\title{\textbf{\LARGE{Differential Geometry for Toddlers}}}
\subtitle{{Idea suggested}: \text{by similar book series}}
\author{\small{\text{Shrek from Dullock, as well as}}\\
Fiona, Donkey and Cat in the Boots}
\institute{\large{\textbf{University of Dullockham}}}
\date{\today}
\titlegraphic{\vspace{8cm}} % to push the other text to the top


\begin{document}

\begin{frame}
   {\includegraphics[width=0.6\textwidth,height=.18\textheight]{someimage.jpg}}
   \titlepage
\end{frame}

\begin{frame}
% Empty frame to make sure that image is not showing on other slides
\end{frame}

\end{document}


В идеале, конечно, было бы все-таки иметь возможность встраивать текст, а не картинку.

 Профиль


 Re: Beamer title slide
Сообщение16.06.2020, 01:42
Заслуженный участник
Аватара пользователя


31/01/14
11305
Hogtown
На любую страницу (и не только в Beamer) можно вставить текст.

Прежде всего загрузим пакет
Используется синтаксис LaTeX
\usepackage[absolute,overlay]{textpos}

Затем на нужной странице
Используется синтаксис LaTeX
\begin{textblock}{1}(-.6,.6)
\includegraphics[scale=.4]{/usr/local/texlive/texmf-local/tex/latex/beamer/themes/images/Utoronto_coa.pdf}
\end{textblock}

или
Используется синтаксис LaTeX
\begin{textblock}{5}(7,5.5)
\fbox{\scriptsize{
$ \mathsf{E}_N=\inf \Spec(\mathsf{H}_N)=\inf _{\Psi\colon \|\Psi\|=1}\langle \mathsf{H}_N\Psi,\,\Psi\rangle.$}}
\end{textblock}

но это если одна строчка. Если больше я нашел самое простое загрузить
Используется синтаксис LaTeX
\usepackage{tikz}

Используется синтаксис LaTeX
\begin{textblock}{5}(10,7)
\fbox{\begin{tikzpicture}
\node[right] at (0,0) {\scriptsize{$\sigma >0$ is arbitrarily small}};
\node[right] at (0,-.3) {\scriptsize{and $\delta=\delta(\sigma)>0$}};
 \end{tikzpicture}}
 \end{textblock}

здесь (5) это размер, а (7,5.5) координаты. В Beamer можно сделать вставки даже не ма всех слайдах одного фрейма:
Используется синтаксис LaTeX
\only<4>{ \begin{textblock}{5}(10,7)
\fbox{\begin{tikzpicture}
\node[right] at (0,0) {\scriptsize{$\sigma >0$ is arbitrarily small}};
\node[right] at (0,-.3) {\scriptsize{and $\delta=\delta(\sigma)>0$}};
 \end{tikzpicture}}
 \end{textblock}}

 Профиль


 Re: Beamer title slide
Сообщение16.06.2020, 04:07
Заслуженный участник
Аватара пользователя


11/12/05
10059
Red_Herring

Спасибо большое за примеры. А в них Вы не используете команду \titlepage для создания титульной страницы или я плохо смотрю?

У меня вопрос был именно с этой командой. Хотя если не получится, я наверное воспользуюсь предложенными примерами и просто "нарисую" первый слайд, чтобы выглядел как можно ближе к нужному

 Профиль


 Re: Beamer title slide
Сообщение16.06.2020, 06:17
Заслуженный участник
Аватара пользователя


31/01/14
11305
Hogtown
Dan B-Yallay в сообщении #1469024 писал(а):
А в них Вы не используете команду \titlepage для создания титульной страницы или я плохо смотрю?
Использую. Но я же объяснил, что то, что я описал, годится для любой страницы. Например, мой (Зум) доклад в Тел-Авивском университете

Используется синтаксис LaTeX
\begin{frame}

\titlepage
\begin{textblock}{1}(-.6,.6)
\includegraphics[scale=.4]{/usr/local/texlive/texmf-local/tex/latex/beamer/themes/images/Utoronto_coa.pdf}
\end{textblock}

\begin{textblock}{1}(12,1.6)
\includegraphics[scale=.4]{Tel_Aviv_university_logo.pdf}
\end{textblock}
\end{frame}

ПС. Какие-то добродеи сделали логи многих университетов в svg (ищите на вики) и я превращаю их в pdf с помощью svg2pdf или inkscape. Это мне дает чисто векторный pdf . Не используйте для этой цели convert (ImageMagick), и т. д., которые растеризируют. В принципе, есть пакет, позволяющий использовать svg впрямую, но это добавляет к веремени процессирования, т.ч. я предпочитаю иметь графику в "хорошо усваимамом" формате.

 Профиль


 Re: Beamer title slide
Сообщение16.06.2020, 08:01
Заслуженный участник
Аватара пользователя


11/12/05
10059
Мне нужно вставить несколько строк, поэтому я следую инструкции начиная отсюда:
Red_Herring в сообщении #1469023 писал(а):
...
но это если одна строчка. Если больше я нашел самое простое загрузить
Используется синтаксис LaTeX
\usepackage{tikz}

Используется синтаксис LaTeX
\begin{textblock}{5}(10,7)
\fbox{\begin{tikzpicture}
\node[right] at (0,0) {\scriptsize{$\sigma >0$ is arbitrarily small}};
\node[right] at (0,-.3) {\scriptsize{and $\delta=\delta(\sigma)>0$}};
 \end{tikzpicture}}
 \end{textblock}

здесь (5) это размер, а (7,5.5) координаты. ..


И получаю ТеХ, который у меня не компилится:
код: [ скачать ] [ спрятать ]
Используется синтаксис LaTeX
\documentclass{beamer}
\usepackage[scaled]{helvet}
\usepackage{graphicx}
\usepackage{tikz}
\usetheme{default}

\title{\textbf{\LARGE{Differential Geometry for Toddlers}}}
\subtitle{{Idea suggested}: \text{by similar book series}}
\author{\small{\text{Shrek from Dullock, as well as}}\\
Fiona, Donkey and Cat in the Boots}
\institute{\large{\textbf{University of Dullockham}}}
\date{\today}
\titlegraphic{\vspace{8cm}} % to push the other text to the top

\begin{document}

\begin{frame}
\titlepage
%%%.................Suggested example................
\begin{textblock}{5}(10,7)
\fbox{\begin{tikzpicture}
\node[right] at (0,0) {\scriptsize{$\sigma >0$ is arbitrarily small}};
\node[right] at (0,-.3) {\scriptsize{and $\delta=\delta(\sigma)>0$}};
\end{tikzpicture}}
\end{textblock}
%.......................End..........................
\end{frame}

\end{document}


Error:
! LaTeX Error: Environment textblock undefined.
! LaTeX Error: \begin{beamer@framepauses} on input line 27 ended by \end{textblock}.


Наверняка делаю что-то не так, но пока не вижу - что именно.
Вставлять pdf-ки я еще не пробовал, но с последним приведённым примером наверное испытаю.

 Профиль


 Re: Beamer title slide
Сообщение16.06.2020, 11:37
Заслуженный участник
Аватара пользователя


31/01/14
11305
Hogtown
Dan B-Yallay в сообщении #1469028 писал(а):
И получаю ТеХ, который у меня не компилится:

Естественно. Поскольку в преамбуле нет
Используется синтаксис LaTeX
\usepackage[absolute,overlay]{textpos}

 Профиль


 Re: Beamer title slide
Сообщение16.06.2020, 13:41
Заслуженный участник
Аватара пользователя


31/01/14
11305
Hogtown
Если не хочется рамочку, то все еще проще. Можно поменять позицию и размер textblock, а также размер шрифта

код: [ скачать ] [ спрятать ]
Используется синтаксис LaTeX
\documentclass{beamer}
\usepackage[scaled]{helvet}
\usepackage{graphicx}
\usepackage[absolute,overlay]{textpos}
\usepackage{tikz}
\usetheme{default}

\title{\textbf{\LARGE{Differential Geometry for Toddlers}}}
\subtitle{{Idea suggested}: \text{by similar book series}}
\author{\small{\text{Shrek from Dullock, as well as}}\\
Fiona, Donkey and Cat in the Boots}
\institute{\large{\textbf{University of Dullockham}}}
\date{\today}
\titlegraphic{\vspace{8cm}} % to push the other text to the top

\begin{document}

\begin{frame}
\titlepage
%%%.................Suggested example................
\begin{textblock}{8}(7.7,10)

\scriptsize{John Von Neumann: “If people do not believe that mathematics is simple, it is only because they do not realize how complicated life is.”


Plato: ``I have hardly ever known a mathematician who was capable of reasoning.''

Carl Friedrich Gauß:
``I have had my results for a long time: but I do not yet know how I am to arrive at them.”}
\end{textblock}
%.......................End..........................
\end{frame}

\end{document}


Кстати, можно выбрать красивую тему
Используется синтаксис LaTeX
\usetheme{CambridgeUS}

(я лично использую самопал Toronto = тот же CambridgeUS / AnnArbor с измененной гаммой цветов на наш университет)

 Профиль


 Re: Beamer title slide
Сообщение16.06.2020, 17:04
Заслуженный участник
Аватара пользователя


11/12/05
10059
Red_Herring в сообщении #1469043 писал(а):
Естественно. Поскольку в преамбуле нет
Моя логика подкачала и я отнес эту директиву к однострочечной вставке. Теперь всё работает.

Red_Herring в сообщении #1469050 писал(а):
Кстати, можно выбрать красивую тему
B реале используется то ли Belrin, то ли Copenhagen. Bыбрал default тему в качестве минимального примера,

Red_Herring в сообщении #1469050 писал(а):
Если не хочется рамочку, то все еще проще.
Да, увидел рамку и хотел спросить, но Вы опередили.

Всё выглядит замечательно, Большое спасибо! :-)

Вопрос снят, можно закрывать.
