Red_Herring в сообщении #1167913 писал(а):
Кстати, и Вы не нарисуете поскольку рисовалок, кроме tikz не подключено.

Я и не говорю, что нарисую. Я говорю, что мне вообще для рисования такой штуки, кроме рук, потребуется какой-нибудь графредактор.

Dan B-Yallay
Это было сделано вручную? За сколько времени?




 Re: Онлайн учебник
Сообщение10.11.2016, 21:22
Аватара пользователя
Munin
Да, вручную. Ну, за сколько времени я не помню уже, давно дело было -- лет 8 назад. Помню, что сначала было трудновато, но когда набиваешь руку и уже есть несколько заготовок/трафаретов, то дело быстрeй спорится.

-- Чт ноя 10, 2016 12:43:33 --

(Оффтоп)

$$

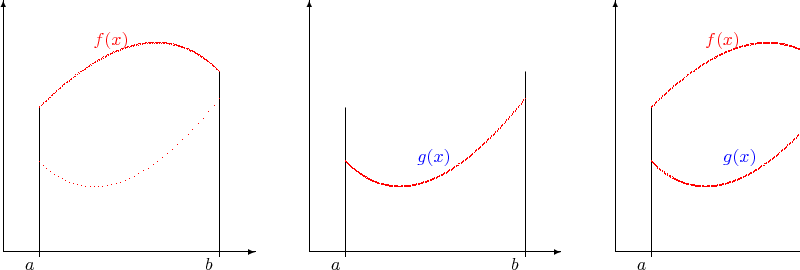

\begin{picture}(510,150)
 \multiput(20,0)(170,0){3}{\vector(1,0){140}}
\multiput(20,0)(170,0){3}{\vector(0,1){140}}
\multiput(40,-3)(170,0){3}{\line(0,1){83}}
\multiput(32,-10)(170,0){3}{$a$}
\multiput(140,-3)(170,0){3}{\line(0,1){103}}
\multiput(132,-10)(170,0){3}{$b$}
\color{red}{
\qbezier[100](40,80)(100,140)(140,100)
\qbezier[150](40,80.5)(100,140.5)(140,100.5)}
\qbezier[40](40,50)(80,10)(140,85)
\qbezier[150](210,50)(250,10)(310,85)
\qbezier[150](210,50.5)(250,10.5)(310,85.5)
\qbezier[150](380,80)(440,140)(480,100)
\qbezier[150](380,80.5)(440,140.5)(480,100.5)
\qbezier[150](380,50)(420,10)(480,85)
\qbezier[150](380,50.5)(420,10.5)(480,85.5)
\put(70,115){\color{red}{$f(x)$}}
\put(410,115){\color{red}{$f(x)$}}
\put(250,50){\color{blue}{$g(x)$}}
\put(420,50){\color{blue}{$g(x)$}}
\end{picture}$$
$$

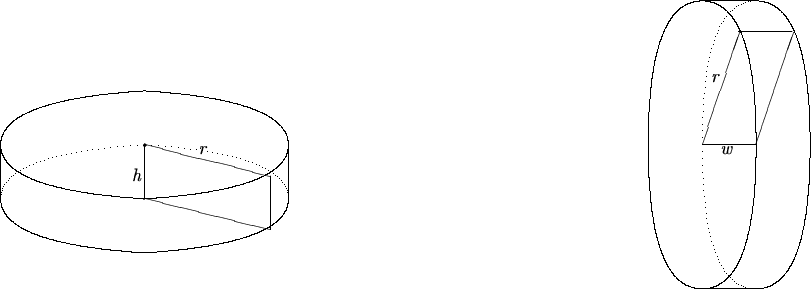

\begin{picture}(450,150)
\put(-20,0){
\qbezier(20,60)(20,85)(100,90)
 \qbezier(20,60)(20,35)(100,30)
 \qbezier(100,90)(180,85)(180,60)
 \qbezier(100,30)(180,35)(180,60)
 \qbezier[40](20,30)(20,55)(100,60)
 \qbezier(20,30)(20,5)(100,0)
 \qbezier[40](100,60)(180,55)(180,30)
 \qbezier(100,0)(180,5)(180,30)
\put(20,30){\line(0,1){30}}
\put(180,30){\line(0,1){30}}
\put(100,60){\circle*{2}}
\put(100,60){\line(4,-1){70}}
\put(100,30){\circle*{1}}
\put(100,30){\line(4,-1){70}}
\put(170,13){\line(0,1){30}}
\put(100,30){\line(0,1){30}}
\put(130,55){\textit{r}}
\put(93,40){\textit{h}}}
\put(40,0){
\qbezier(350,-20)(380,-20)(380,60)
 \qbezier(350,-20)(320,-20)(320,60)
 \qbezier(380,60)(380,140)(350,140)
 \qbezier(320,60)(320,140)(350,140)
 \qbezier(380,-20)(410,-20)(410,60)
 \qbezier[40](380,-20)(350,-20)(350,60)
 \qbezier(410,60)(410,140)(380,140)
 \qbezier[40](350,60)(350,140)(380,140)
\put(350,-20){\line(1,0){30}}
\put(350,60){\line(1,0){30}}
\put(350,140){\line(1,0){30}}
\put(370,123){\line(1,0){30}}
\put(350,60){\line(1,3){21}}
\put(380,60){\line(1,3){21}}
\put(355,95){\textit{r}}
\put(360,55){\textit{w}}}
\end{picture}
$$

$$

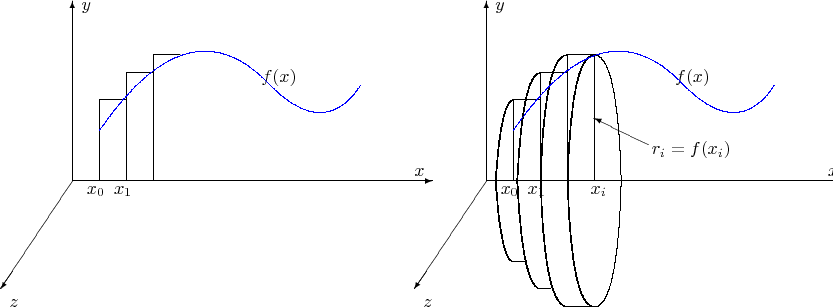

\begin{picture}(450,200)
 \multiput(40,100)(230,0){2}{\vector(1,0){200}}
 \multiput(40,100)(230,0){2}{\vector(0,1){100}}
 \multiput(40,100)(230,0){2}{\vector(-2,-3){40}}
 \multiput(230,103)(230,0){2}{$x$}
 \multiput(45,195)(230,0){2}{$y$}
 \multiput(5,30)(230,0){2}{$z$}
\multiput(145,155)(230,0){2}{$f(x)$}
\multiput(55,100)(230,0){2}{\line(0,1){45}}
\multiput(48,93)(230,0){2}{$x_0$}
\multiput(55,145)(230,0){2}{\line(1,0){15}}
\multiput(70,100)(230,0){2}{\line(0,1){60}}
\multiput(63,93)(230,0){2}{$x_1$}
\multiput(70,160)(230,0){2}{\line(1,0){15}}
\multiput(85,100)(230,0){2}{\line(0,1){70}}
\qbezier(275,100)(278,145)(285,145)
\qbezier(275.4,100)(278.4,145)(285.4,145)
\qbezier(275,100)(278,55)(285,55)
\multiput(85,170)(230,0){2}{\line(1,0){15}}
\qbezier(275.4,100)(278.4,55)(285.4,55)
\qbezier(287,100)(290,160)(300,160)
\qbezier(287.4,100)(290.4,160)(300.4,160)
\qbezier(287,100)(290,40)(300,40)
\qbezier(287.4,100)(290.4,40)(300.4,40)
\put(285,55){\line(1,0){7}}
\qbezier(300,100)(302,30)(315,30)
\qbezier(300,100)(302,170)(315,170)
\qbezier(300.4,100)(302.4,30)(315.4,30)
\qbezier(300.4,100)(302.4,170)(315.4,170)
\put(300,40){\line(1,0){6}}
\put(315,30){\line(1,0){15}}
\qbezier(315,100)(317,30)(330,30)
\qbezier(315,100)(317,170)(330,170)
\qbezier(315.4,100)(317.4,30)(330.4,30)
\qbezier(315.4,100)(317.4,170)(330.4,170)
\qbezier(345,100)(343,30)(330,30)
\qbezier(345,100)(343,170)(330,170)
\put(330,100){\line(0,1){70}}
\put(330.4,100){\line(0,1){70}}
\put(360,120){\vector(-2,1){30}}
\put(362,115){$r_i=f(x_i)$}
\put(328,93){$x_i$}
\color{blue}{\multiput(55,133)(230,0){2}{\qbezier(0,-5)(50,68)(95,20)}
\multiput(150,153)(230,0){2}{\qbezier(0,0)(30,-30)(50,0)}}
\end{picture}$$

$$\begin{align*}
\text{Volume of $i$-th disk}  =V_i & = \pi r_i^2 \Delta x =\pi f^2(x_i )  \Delta x \\
\text{Volume of the solid}  = V & \approx \sum_{i=1}^n\pi f^2(x_i) \Delta x = \pi \cdot \left(\sum_{i=1}^n f^2( x_i) \Delta x \right)
\end{align*}$$
